CP-Symbols Архітектура

Серія CP-Symbols Architectural являє собою набір бібліотек символів і об’єктів для користувачів GstarCAD, які підтримують створення архітектурних проектів. CP-Symbols Architectural складається з 5 бібліотек: столярні вироби, внутрішнє оздоблення, символи та маркування, плани евакуації та безпеки, схеми і блок-схеми. Кожну з цих бібліотек можна придбати окремо, у вигляді серії або в CP-Symbols Suite.

15 000 грн

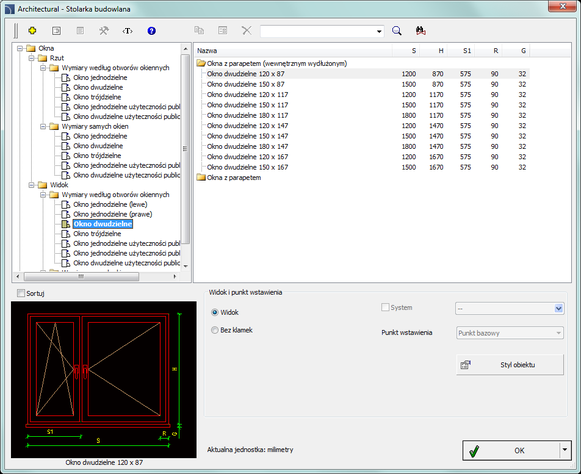

Архітектура - Дерев'яні вироби включає часто вживані столярні елементи будівель і споруд, наприклад, вікна та двері.

Архітектура - Дерев'яні вироби містить наступні категорії умовних позначень:

  • вікна (зображення для розміщення на планах і видах),
  • двері (зображення для розміщення на планах - вхідні та міжкімнатні двері; на видах - вхідні та міжкімнатні двері, балкони).

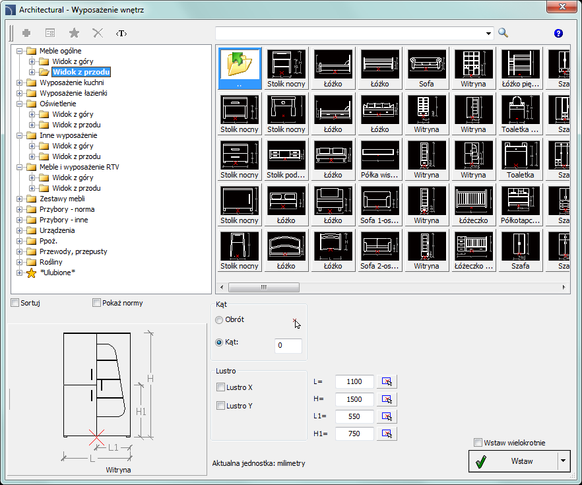

Архітектура - Інтер'єр містить елементи меблювання кімнат, посуд, побутову техніку та інше.

Архітектура - Інтер'єр містить наступні категорії умовних позначень:

  • основну меблі (види зверху і спереду для ліжок. шаф, гардеробів),
  • кухонні меблі (види зверху і спереду для настінних полиць і комодів),
  • меблі для ванної кімнати (види зверху і спереду - для рушників, вентиляторів та іншого),
  • освітлення (види зверху і спереду для настільних, стельових і настінних ламп),
  • інше обладнання (вази, килими, каміни, зволожувачі),
  • меблі та обладнання (види зверху і спереду для телевізорів і комплексів),
  • набори меблів (столи зі стільцями),
  • елементи сантехніки (туалети, раковини),
  • елементи сантехніки (види зверху і спереду для ванн, душових, умивальників),
  • побутова техніка (види зверху і спереду для витяжок, холодильників, печей),
  • пожежна безпека (гідранти),
  • кабелі, канали,
  • рослини (види зверху і спереду - кімнатні квіти, троянди, багаторічні рослини, хвойні та листяні дерева і чагарники).

Архітектура - Маркування містить основні умовні позначення, які використовуються на кресленнях.

Архітектура - Маркування містить наступні категорії умовних позначень:

  • маркери кімнат,
  • позначки рівня,
  • столярні позначки,
  • топографічні позначки,
  • стрілки,
  • входи,
  • ухили.

Архітектура - Безпека і евакуація містить основні умовні позначення, які використовуються на планах евакуації.

Архітектура - Безпека і евакуація містить наступні категорії умовних позначень:

  • ISO 7010 (знаки евакуаційних виходів, знаки шляхів пожежної евакуації, розпорядчі знаки, що забороняють знаки, що попереджають знаки),
  • ISO 23601 (поведінку в разі пожежі чи аварії),
  • DIN (знаки евакуаційних виходів, знаки шляхів пожежної евакуації, розпорядчі знаки, що забороняють знаки, що попереджають знаки DIN 4066, знаки для транспорту з небезпечними вантажами і знаки першої допомоги),
  • ASR A1.3 (таблиці A3, A4, підписи),
  • PN-92 / N-01256 (знаки евакуаційних виходів, знаки шляхів пожежної евакуації, знаки безпеки та охорони праці, вимірювання вогнезахисту),
  • знаки безпеки та охорони праці (знаки для транспорту з небезпечними вантажами і знаки першої допомоги),
    ÖNORM,
  • LVS (знаки евакуаційних виходів, знаки шляхів пожежної евакуації, розпорядчі знаки, що забороняють знаки, що попереджають знаки),
  • NORSOK (знаки евакуаційних виходів, знаки шляхів пожежної евакуації, розпорядчі знаки, що забороняють знаки, що попереджають знаки),
  • Інформаційні табло (автозаправні станції, крісельні підйомники),
  • Маркування з нанесенням обробки вантажів (наприклад допустима висота укладання),
  • ISO 6790 - Протипожежний захист (додаткові умовні позначення для Польщі).

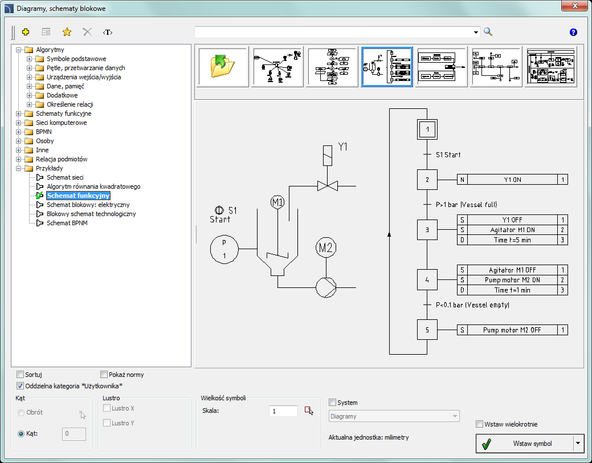

Блок-схеми та діаграми включає основні позначення, які використовуються в блок-схемах у багатьох галузях.

Блок-схемы и диаграммы содержит следующие категории условных обозначений:

  • алгоритми (основні символи, цикли і обробка даних, пристрої введення-виведення, сховища і пам'ять, визначники взаємозв'язків, лічильники),
  • функціональні діаграми (символи, наприклад, дія, початковий крок, порядок, з'єднання, розгалуження, таймер пульсації),
  • мережу (комп'ютерні мережі - сканери, розетки, термінали; мережеві розміщення, сервера, сервера в стійках, а також факси, мобільні телефони і т.д.),
  • BPMN - Business Process Modeling Notation, система побудови бізнес-процесів (події, суті, завдання, маркери завдань, типи завдань, дані),
  • люди,
  • багато іншого (стрілки, перетину),
  • зв'язку між елементами (один до багатьох, нуль до одного),
  • приклади (схема мережі, алгоритм вирішення квадратного рівняння, функціональна схема, блок-схема електричного кола, блок-схема технологічної мережі, схема BPMN).

Модуль CP-Symbols також містить наступні команди загального призначення:

  • Лінії (труби, канали, кабелі) - для створення схематичних уявлень різних мереж.
  • Рамки і таблиці - бібліотека стандартних рамок, штампів, форматів і таблиць.
  • Атрибути і опису використовуються для присвоєння значень різних умовних позначень.

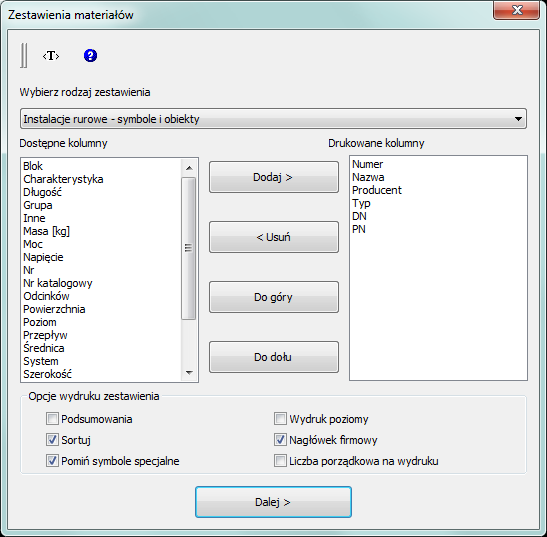

  • Відомість матеріалів - для створення специфікації елементів, які використовуються в кресленні.
