CP-Symbols HVAC & Piping

Серія CP-Symbols HVAC & Piping – це набір бібліотек символів і об’єктів для користувачів GstarCAD, які підтримують проектування санітарно-технічних і промислових установок. CP-Symbols HVAC & Piping складається з 5 бібліотек: загальні символи, промислові установки, прилади та обігрівачі, вентиляція, схеми і блок-схеми. Кожну з цих бібліотек можна придбати окремо, у вигляді серії або в CP-Symbols Suite.

15 000 грн

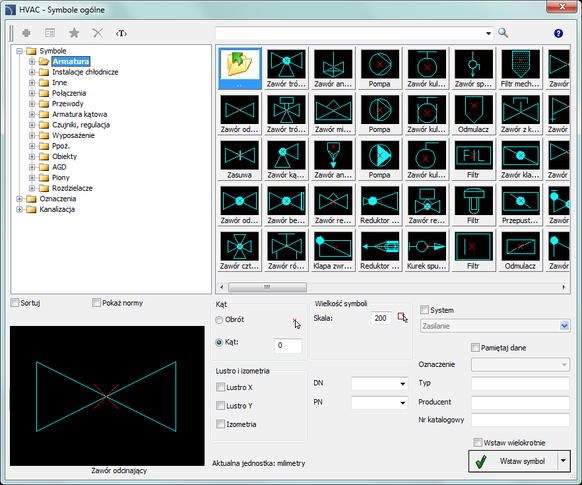

 HVAC - Основні символи включає умовні позначення, найбільш часто використовувані в схемах опалення, водопостачання, каналізації, пожежної безпеки та інших мереж.

HVAC - Основні символи містить наступні категорії умовних позначень:

  • арматура (клапани, насоси, переходи, фільтри, конденсатовідвідники, крани),
  • холодильне обладнання та кондиціонування,
  • з'єднання,
  • елементи трубопроводів (засувки, переходи, заглушки),
    коліна,
  • датчики і регулятори (термометри, зовнішні датчики температури, манометри),
  • обладнання (муфти, теплообмінники, приводи діафрагм),
  • пожежна безпека (гідранти, спринклери, дренчери),
  • пристрою (нагрівачі питної води, розширювальні баки, бойлери),
  • предмети домашнього вжитку,
  • стояки (вентиляційні та каналізаційні),
  • розподільники,
  • позначки (рівня, ухилу, напрямку потоку і циркуляції),
  • каналізація (затвори, заглушки),
  • інше (стрілки, ревізійні люки, відводи).

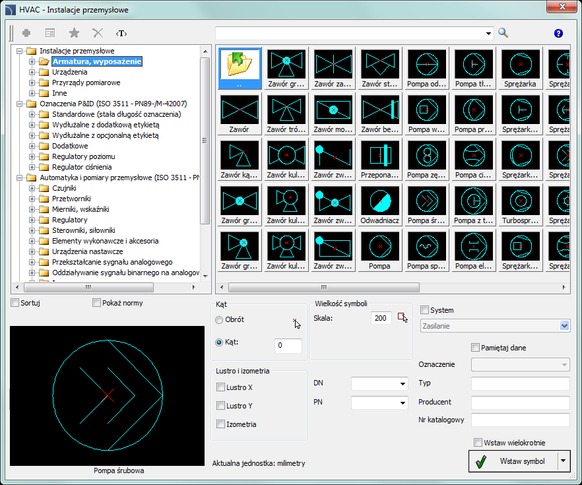

 HVAC - Промислові системи включає умовні позначення, найбільш часто використовувані в схемах промислових мереж.

HVAC - Промислові системи містить наступні категорії умовних позначень:

  • промислові системи (арматура та обладнання, пристрої, вимірювальні прилади),
    позначення P & ID по ISO 3511 і DIN 19 227 (стандартні з фіксованою довжиною, розширені з додатковими написами, розширені з опциональнимі мітками, регулятори тиску),
  • управління процесами - по ISO 3511 і DIN 19 227 (датчики, перетворювачі, контролери, приводи, регулятори, ЦАП, АЦП),
  • трубопроводи - DIN 2429 (труби, з'єднання і фітинги, різна арматура, приводи й інше),
  • вакуумна техніка - DIN 28401 (вакуумні насоси, пастки конденсату, кріоловушкі, вакуумметри),
  • стандарти ANSI / ISA-5.1 (позначення P & ID, позначення вимірювань: основні елементи, додаткові прилади, прилади для обробки сигналу, прилади для зв'язку обладнання,, межприборних з'єднань, позначення кінцевих пристроїв, приводи кінцевих пристроїв, напівпрохідні кінцеві пристрої, індикатори відмови клапанів і витоків , символи
  • функціональних діаграм, елементи двійковій логіки, символи електротехнічних схем, символи ANSI / ISA 1992),
  • стандарти ANSI (теплообмінники, труби, баки та ємності, насоси і бойлери, прилади керування потоком, арматура, устаткування),
  • стандарти NORSOK (осьові вентилятори, дифузні решітки, рекуператори, баки).

 HVAC - Обігрівачі, об'єкти включає умовні позначення радіаторів і сантехнічного обладнання.

HVAC - Обігрівачі, об'єкти містить наступні категорії умовних позначень:

  • сантехнічні інсталяції (передня та верхня панель),
  • крани,
  • протипожежне обладнання (вид зверху і спереду - гідранти, спринклери та інше),
  • побутова техніка (передня та верхня панель),
  • радіатори (види для планів і схем),
  • обладнання (види спереду, зверху, збоку - бойлери, водонагрівачі, розширювальні баки).

 HVAC - Вентиляція включає умовні позначення для проектів систем вентиляції та кондиціонування.

HVAC - Вентиляція містить наступні категорії умовних позначень:

  • EN 12792 (позначення для схем - вентилятори, заслінки, повітронагрівачі, охолоджувачі повітря, розетки, захисні решітки, теплообмінники),
  • DIN 1946-1 (позначення, автоматика),
  • Польські позначення (фільтри, нагрівачі, заслінки, анемостати),
  • автоматичні позначки (розміри, поперечні перерізи вентканалов),
  • позначки (напрямок потоку, замикання).

Блок-схеми та діаграми включає основні позначення, які використовуються в блок-схемах у багатьох галузях.

Блок-схеми та діаграми містить наступні категорії умовних позначень:

  • алгоритми (основні символи, цикли і обробка даних, пристрої введення-виведення, сховища і пам'ять, визначники взаємозв'язків, лічильники),
  • функціональні діаграми (символи, наприклад, дія, початковий крок, порядок, з'єднання, розгалуження, таймер пульсації),
  • мережу (комп'ютерні мережі - сканери, розетки, термінали; мережеві розміщення, сервера, сервера в стійках, а також факси, мобільні телефони і т.д.),
  • BPMN - Business Process Modeling Notation, система побудови бізнес-процесів (події, суті, завдання, маркери завдань, типи завдань, дані),
  • люди,
  • багато іншого (стрілки, перетину),
  • зв'язку між елементами (один до багатьох, нуль до одного),
  • приклади (схема мережі, алгоритм вирішення квадратного рівняння, функціональна схема, блок-схема електричного кола, блок-схема технологічної мережі, схема BPMN).

Модуль CP-Symbols також містить наступні команди загального призначення:

  • Лінії (труби, канали, кабелі) - для створення схематичних уявлень різних мереж.
  • Рамки і таблиці - бібліотека стандартних рамок, штампів, форматів і таблиць.
  • Атрибути і опису використовуються для присвоєння значень різних умовних позначень.

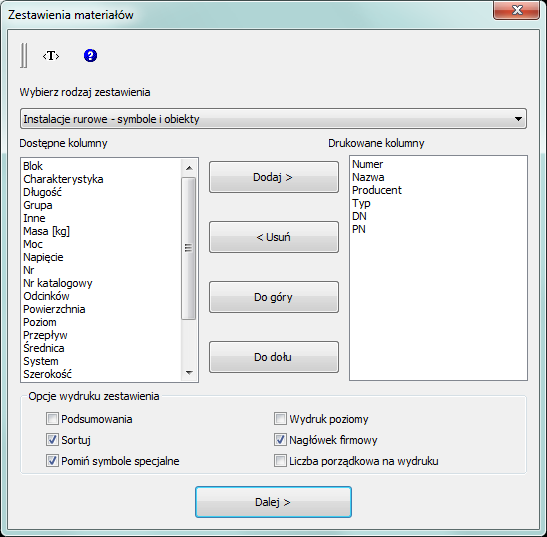

  • Відомість матеріалів - для створення специфікації елементів, які використовуються в кресленні.
